携帯型照明装置を、金属・電子部品の生の組み立てから現場対応機器へと移行するには、厳密な科学的検証が必要です。製造ライフサイクルは組立ラインで終了するものではありません。高度な包装工学と徹底的な計測検証にまで及びます。
この技術的なホワイトペーパーは、現代懐中電灯の製造を支配する経験的物理学を解体します。包装材料における運動エネルギーの散逸、積分球面放射計の量子力学、静水圧試験の流体力学を分析することで、本文書は本物のANSI FL1標準懐中電灯工場絶対的な光学的および構造的信頼性を達成するためです。
I.包装の材料科学
パッケージングはしばしば単なる商業的な見せ場として誤解されます。光学工学において、パッケージングは高度に校正された内部部品を地球移動中の外部機械的・大気的応力から隔離するために設計された重要な構造的緩衝材です。
運動エネルギー散逸
懐中電灯の放物面反射鏡とLEDダイオードは、完全な同軸アライメントを維持しなければなりません。トランジットドロップによるわずか0.1ミリメートルの変位でも焦点が永久的に歪み、ビームプロファイルを損なうことがあります。これを防ぐために、構造技術者は内部包装に特定の粘弾性ポリマーを使用します。
材料としてはEPS(拡張ポリスチレン)および高密度PU(ポリウレタン)フォームはセルラー行列のために選ばれます。輸送用カートンが急激に減速(落下)を受けると、運動エネルギー($E_k = \frac{1}{2}mv^2$)が包装内に伝わります。PUフォームの閉セル構造は物理的に圧縮され、塑性変形が起こります。このプロセスは運動エネルギーを微小な熱として吸収・消散し、Gフォースが懐中電灯の繊細な光学構造に到達する前に効果的に減衰させます。
環境大気障壁
海運は電子機器を塩分濃度の高い空気や極端な湿度変動にさらし、露出したアルミニウムネジのガルバニック腐食を急速に加速させ、リチウムイオンバッテリー端子を劣化させることがあります。
これに対抗するために、外観段ボール外部の水分を吸収する巨視的な構造的障壁として機能します。内部では、ブリスターパック熱成形PVC(ポリ塩化ビニル)やPET(ポリエチレンテレフタレート)から製造され、不透水性の微気候を作り出します。これらの疎水性ポリマーは非常に低い水分蒸気透過率(MVTR)を持ち、懐中電灯を脱水した大気の封筒内に閉じ込め、最終ユーザーが包装を破るまで閉じ込めます。
II.ANSI/NEMA FL 1-2009 標準の物理学
2009年以前、携帯型照明業界は経験的な真空状態で運営されていました。メーカーはしばしば「エミッタールーメン」(データシートから直接得られるLEDチップの生出力)を「アウト・ザ・フロント」(OTF)ルーメンではなく公表し、反射鏡、ARコーティングガラス、熱スロットリングによる15%から30%の光子損失を無視していました。
批准ANSI/NEMA FL 1-2009 規格性能主張を主観的なマーケティングから厳密で検証可能な物理学へと移行させることで業界に革命をもたらしました。この法案は、3つの重要な光学指標の標準化された計測法を確立しました。
- 総光束(ルーメン):起動後30秒から120秒の間に測定された放出される光エネルギーの総量で、初期の熱電圧降下を考慮しています。
- ビーム強度のピーク(カンデラ):ビームの中心軸に沿って通常測定される最大光強度。光の集中度を測定し、道具の貫通力を厳密に決定します。
- ビーム距離(メートル):光の逆二乗則($E = \frac{I}{d^2}$)を用いて計算されます。この標準では、ビーム距離を照度が0.25ルクスに減衰する正確な半径(晴れた夜の満月の照度に相当)と定義しています。
III.球力学と放射計測の積分
ANSI規格に従って総光束(ルーメン)を実証的に測定するために、光学技術者は積分球面(またはウルブリヒト球)。
計測の量子力学
積分球は中空の球面空洞です。内部は超マットで非常に拡散した反射素材でコーティングされており、最も一般的なものは多いです硫酸バリウム($BaSO_4$).硫酸バリウムはほぼ完璧なランバート反射率を持つため選ばれ、光子を全方向に均一に反射し、光ビームの元の空間分布を完全に破壊します。
懐中電灯を球体に挿入して点灯すると、$BaSO_4$コーティングが放出された光子を内部表面に無数次散乱させます。懐中電灯の直射ビームから遮蔽されたバッフルフォトディテクターが、空洞壁の均一な照度を測定します。この等方性光散乱を数学的に積分することで、コンピュータは絶対値を計算できます全ルミナスフラックス懐中電灯がレーザーのような焦点を合わせたスポットであろうと、180度幅のフラッドライトであろうと関係ありません。同時に、球体に接続された分光器が波長を解析し、CCT(相関色温度)およびCRI(カラーレンダリング指数)の正確な値を検証します。
IV.環境および静水圧試験工学
光学的精度は、ハウジングがフィールドの物理的現実に耐えられなければ意味がありません。環境試験は極端な熱力学的および静水応力をシミュレートし、機器の機械的完全性を検証します。
IPX静水圧試験
水抵抗は静水圧の物理学($P = \rho g h$)によって決まります。IPX7(1メートル)またはIPX8(2メートル)の潜水性能を得るために、懐中電灯は加圧静水圧チャンバー内に設置されます。この試験は、内部のフルオロラバーOリングおよびシリコーングリースシールの体積圧縮閾値を解析します。外部の水圧がエラストマーの圧縮抵抗を超えると、毛細管作用で水がねじ山を通過し、ドライバーボードに即座に電気ショートが生じます。
塩噴霧チャンバー(腐食化学)

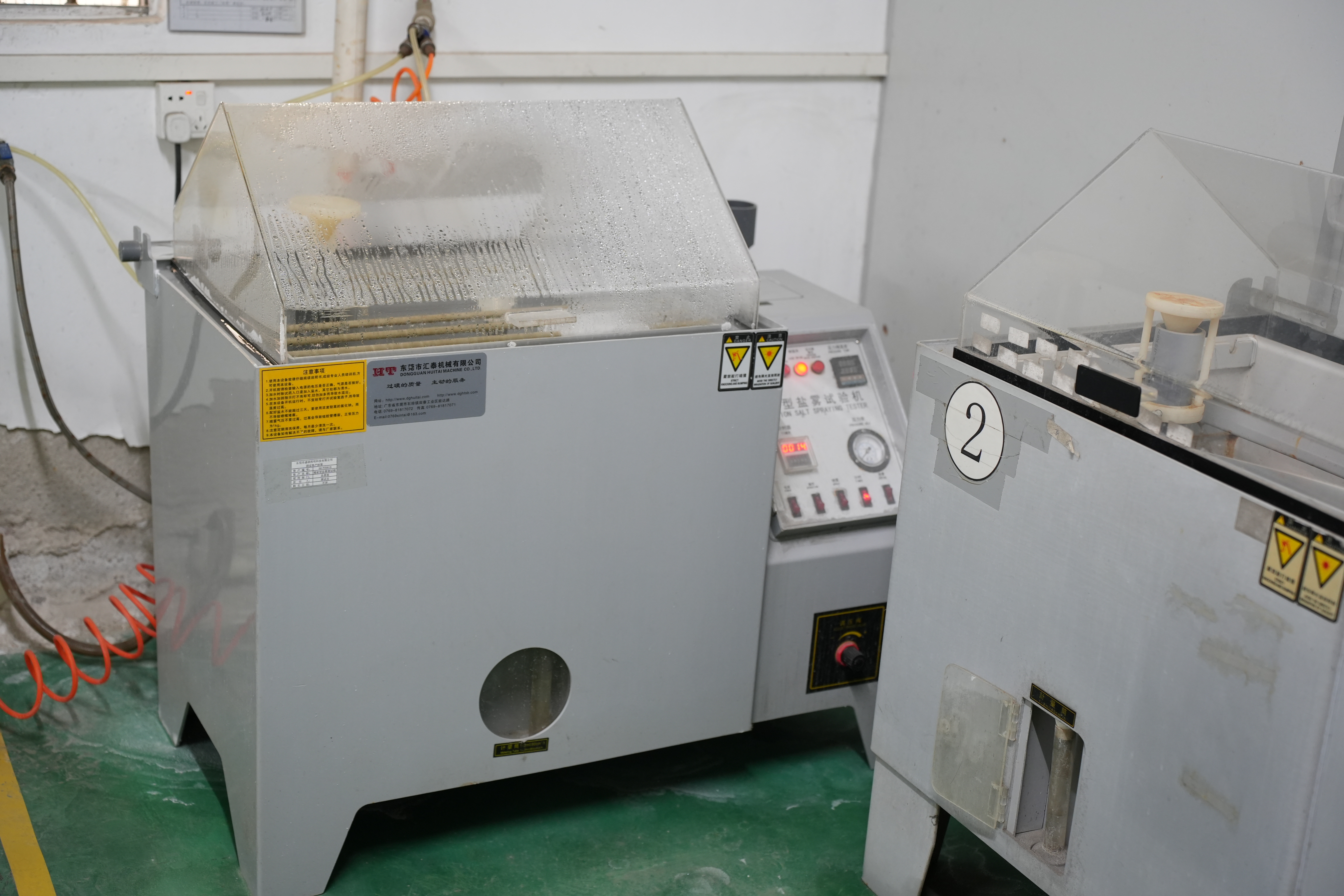

タイプIII硬陽極酸化(HA III)コーティングの化学的完全性を評価するために、アルミニウムボディは加速腐食試験を受けます。密閉されたチャンバー内に置かれ、5%塩化ナトリウム($NaClドル)の霧を正確に35°Cで最大72時間連続照射されます。この残酷な化学攻撃により、$Al_2O_3$酸化層の微細な孔隙が露呈します。製造時に陽極孔が適切に密封されていなければ、塩水溶液が層に浸透し、その下のアルミ基材に急速なガルバニス腐食を引き起こします。
落下試験の力学と減速Gフォース
に対して産業用ヘッドランプ鉱山や重工事で利用され、突然の2メートルの自由落下でコンクリートに落ちても生き延びることが必須の基準となります。落下試験の物理学は、瞬時減速時に発生する極端なGフォース($a = \frac{\Delta v}{\Delta t}$)に焦点を当てています。重いリチウムイオン電池が衝撃時に繊細なドライバーボードを粉砕する運動エネルギー弾丸にならないよう、二重スプリングのバッテリー接点が物理的に質量を切り離し、衝撃を吸収するよう設計されています。さらに、PCB自体は「ポッティング」(エポキシ樹脂にカプセル化)され、MCUなどのマイクロSMD部品が衝撃の過渡現象中にはんだパッドが激しく剥がれないようにします。
結論:照明の学際的科学
現代的で高性能な懐中電灯の開発は、単純な組み立て工程ではありません。これは学際的な工学における深遠な試みです。量子放射測定、流体力学、冶金化学、構造物理学の綿密な統合が求められます。ANSI/NEMA FL 1規格の遵守に加え、先進的なパッケージング工学および破壊的環境試験により、応用物理学の理論的限界が安全に信頼性のある実世界での実用性に翻訳されます。
